Graphe de la loi de Moore

Valeurs calculées

Remarques sur le tableau :

• Les valeurs de références sont celles du premier microprocesseur d'Intel, le 4004, c'est à dire 1972, sa date de production, 0,108 sa fréquence de fonctionnement, et 2300 le nombre de transistors dont il est composé. Les dates de sortie d'usine sont arrondies à 0,25 an près.

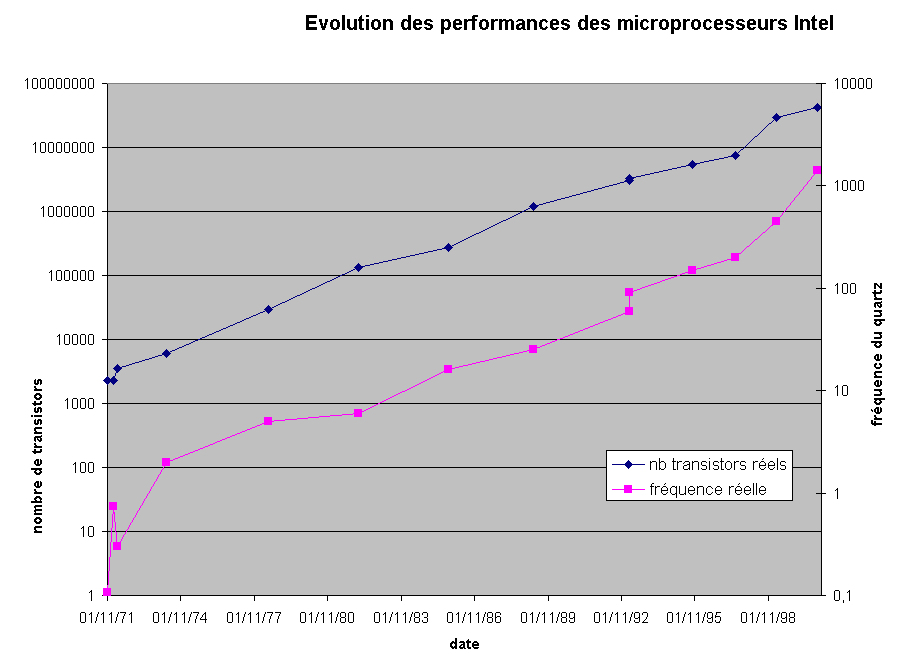

• Les colonnes 1 et 2 sont les chiffres d’information du constructeur Intel sur ses processeurs depuis novembre 1971.

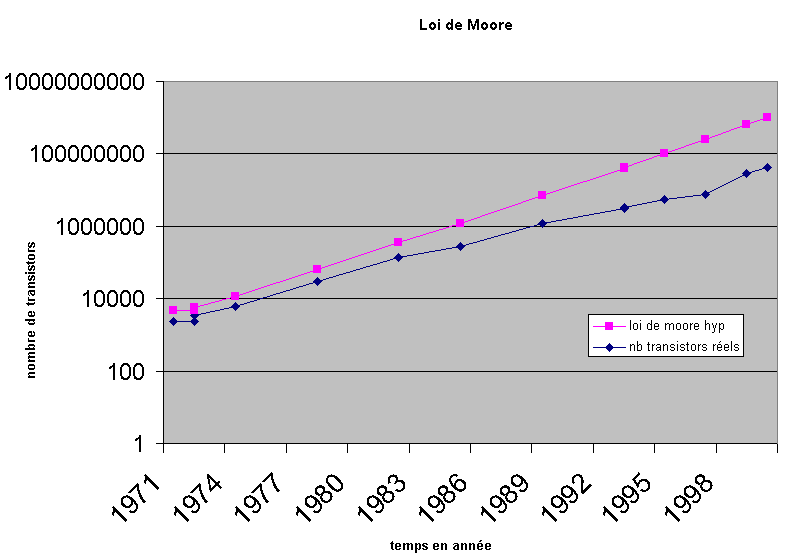

• On obtient la troisième colonne selon la relation déduite précédemment :
  n(= 2300*2 ^{[(a-1972)*2/3]}

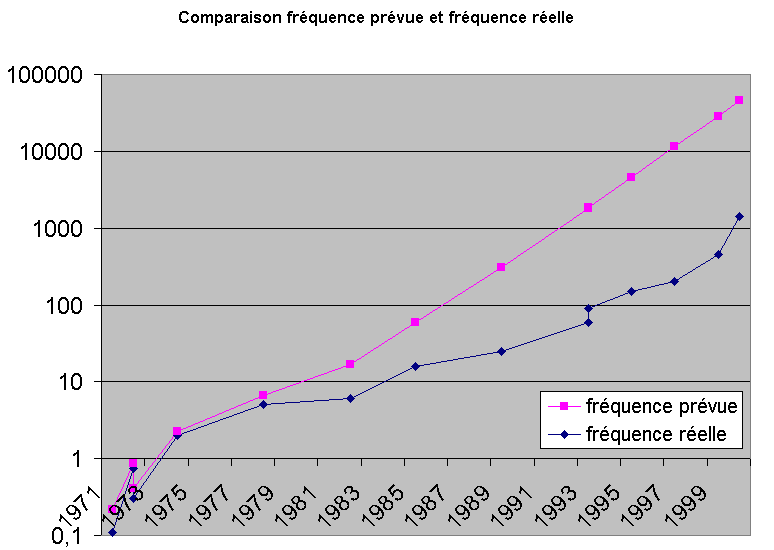

• La quatrième colonne est une application de la relation de Moore aux fréquences des processeurs obtenue par la relation utilisant la fréquence du 4004 d’Intel et non son nombre de transistors :
  f(= 0,108 *2 ^{[(a-1972)*2/3]}


• La cinquième colonne est une recherche de la période de doublement de la loi si la loi était vérifiée à chaque nouveau processeur selon la relation démontrée précédemment :
  t = [a-1972*Ln(2)]/Ln(n/2300)
  Si cette valeur était constante, cela signifierait que la loi de moore se vérifiait pour la constante. La variation de ce chiffre démontre que l’on ne peut pas appliquer de loi similaire sur la période de 29 ans qui nous sépare de l’invention du 4004.

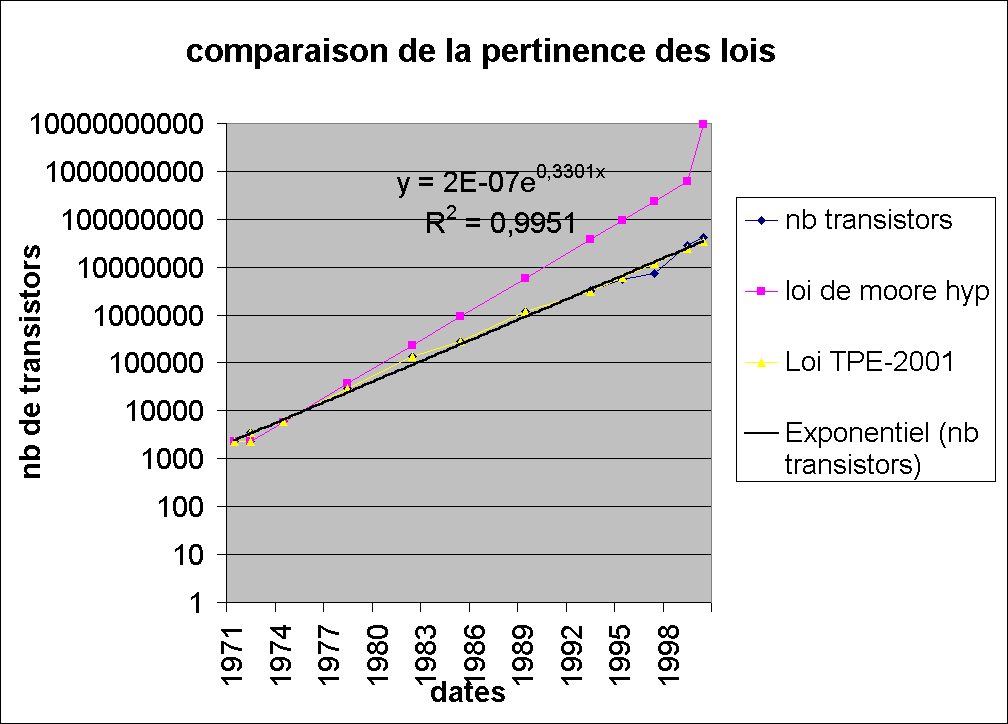

• La sixième colonne est l’application de la loi que nous avons essayé de créer pour expliquer l’évolution du nombre de transistors ces huit dernières années en utilisant comme période t la moyenne de celle depuis mars 1993:
  n(= 2300*2^[(a-1972)/2]

Graphes
